廣東某電器制造公司生產(chǎn)電飯煲鍋蓋。前期，兩家公司同時反映，寶鋼不銹430不銹鋼冷軋產(chǎn)品在沖壓制品后表面出現(xiàn)了“網(wǎng)紋”（如照片1所示），缺陷比例高、數(shù)量大。從照片中可以看到，缺陷是明顯可見的交叉直線紋，有手感，用戶稱之謂“網(wǎng)紋”。

照片（1）430不銹鋼沖壓后產(chǎn)生的網(wǎng)紋

照片（2）430不銹鋼沖壓后產(chǎn)生的網(wǎng)紋鍋蓋

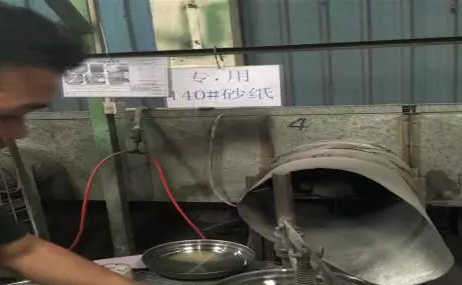

照片（3）430不銹鋼消除網(wǎng)紋拋光試驗

案例分析


1、在用戶現(xiàn)場分別進行了二道次成型、改變潤滑條件、改變沖壓速度成型等的沖壓試驗。試驗結(jié)果表明，二道次成型可以明顯減輕條紋的嚴重性，但不能完全消除條紋。

2、經(jīng)寶鋼不銹技術(shù)人員分析：此網(wǎng)紋缺陷為塑性應(yīng)變區(qū)效應(yīng)。材料變形時，位錯開始運動，當位錯運動受到阻力時，屈服強度上升，出現(xiàn)上屈服點，應(yīng)力達到屈服點時，試樣開始變形，在試樣的表面可觀察到呈45°交角的應(yīng)變痕跡，這是造成“網(wǎng)紋”的主要原因。

改進措施

1、修訂冷軋廠2014版的相關(guān)技術(shù)規(guī)程。430不銹鋼平整變形率進行適當?shù)奶岣摺?/p>

2、430不銹鋼生產(chǎn)出成品后，建議沖壓用戶盡量在較短時間內(nèi)使用，以確保平整變形后的應(yīng)變時效。

后續(xù)跟蹤

2016年實施整改措施實施后，廣東某電器制造公司作沖壓用430不銹鋼均無此缺陷再次發(fā)生，用戶反響良好。

(關(guān)鍵字：寶鋼不銹 冷軋)
